تعتبر ألواح الساندوتش بانل (Sandwich Panels) الخيار الأول حالياً في عالم الإنشاءات الحديثة، لما توفره من عزل حراري وصوتي فائق. ولكن، يعتمد نجاح أي مشروع سواء كان مستودعاً أو غرفة تبريد على اختيار مقاسات ألواح الساندوتش بانل الدقيقة التي تناسب طبيعة المنشأة.
أولاً: أبعاد ومقاسات ألواح الساندوتش بانل القياسية
تتنوع المقاسات بناءً على الغرض من الاستخدام (سقف أم جدران)، وتأتي الأبعاد الشائعة كالتالي:
1. السُمك (Thickness)
يبدأ سُمك الألواح عادةً من 50 ملم ويصل إلى 200 ملم.
50 ملم – 75 ملم: يستخدم غالباً في تنفيذ المظلات، الغرف المعزولة، والمخازن العادية.
100 ملم – 200 ملم: يستخدم في هناجر التبريد العملاق ومصانع الأغذية التي تتطلب درجات حرارة منخفضة جداً.
2. العرض (Width)
العرض القياسي للألواح غالباً ما يكون 1000 ملم (1 متر)، وهذا العرض الصافي بعد التداخل (اللاب)، مما يسهل عملية الحساب والتركيب السريع في مشاريع مظلات وهناجر الصفا.
3. الطول (Length)
يتميز الساندوتش بانل بمرونة عالية في الأطوال، حيث يمكن قص الألواح حسب طلب العميل.
تبدأ الأطوال من 2 متر وتصل إلى 12 متر (أو أكثر حسب قدرة النقل).
عند الحديث عن تنفيذ مظلات وهناجر الصفا، فنحن نتحدث عن دقة متناهية في اختيار المواصفات الفنية التي تضمن عمرًا افتراضيًا طويلًا للمنشأة.
مميزات التعامل مع مظلات وهناجر الصفا:
تعدد الخيارات: توفير ألواح بمواد عزل مختلفة (بولي يوريثان، صوف صخري).
الدقة في القياس: معاينة الموقع بدقة لضمان توريد مقاسات ألواح الساندوتش بانل دون هدر في المواد.
السرعة في التنفيذ: احترافية عالية في تركيب الهناجر والمظلات بجدول زمني قياسي.
مقاومة الظروف المناخية: نستخدم ألواحاً مطلية بطبقات مقاومة للصدأ والتآكل
معايير اختيار مقاس الساندوتش بانل المناسب
قبل طلب الخدمة من مظلات وهناجر الصفا، يجب مراعاة العوامل التالية:
نوع العزل المطلوب: هل الهدف هو العزل الحراري فقط أم مقاومة الحريق؟ (الصوف الصخري هو الأفضل للمقاومة).
الأحمال الهيكلية: مقاس السُمك يؤثر على وزن اللوح، وبالتالي يجب أن يتوافق مع تصميم الهنجر أو المظلة.
درجة الحرارة المستهدفة: في مستودعات التبريد، كلما زاد سُمك اللوح، زادت كفاءة حفظ البرودة وتقليل استهلاك الكهرباء.
السماكات المتوفرة لألواح الساندوتش بانل
السماكات المتوفرة (سُمك المادة العازلة)
تتراوح السماكة الإجمالية للوح بناءً على نوع المادة العازلة (بولي يوريثان، صوف صخري، أو بوليسترين) والغرض من الاستخدام، وأهمها:
السماكات الخفيفة (30 ملم – 40 ملم):
الاستخدام: تستخدم غالباً في الكرفانات المؤقتة، الملاحق البسيطة، أو الغرف الداخلية التي لا تتعرض لأشعة الشمس المباشرة بشكل قوي.
المميزة: اقتصادية جداً وخفيفة الوزن.
السماكات القياسية (50 ملم):
الاستخدام: الخيار الأكثر طلباً لدى مظلات وهناجر الصفا لتنفيذ مظلات السيارات، الأسقف المعزولة للمنازل، والمستودعات العادية.
الميزة: توفر توازناً مثالياً بين السعر وكفاءة العزل الحراري في المناخ المعتدل.
السماكات المتوسطة (75 ملم – 85 ملم):
الاستخدام: تُستخدم في الهناجر الصناعية، وغرف التبريد التي لا تتطلب درجات تجمد عالية، ومباني سكن العمال.
الميزة: عزل حراري وصوتي متقدم وقوة تحمل أكبر للأحمال.
السماكات السميكة (100 ملم):
الاستخدام: تُعد المعيار الأساسي لغرف التبريد (Chillers) والمستودعات التي تخزن مواد حساسة للحرارة.
الميزة: قدرة فائقة على الحفاظ على درجات الحرارة الداخلية وتقليل استهلاك أجهزة التكييف بشكل ملحوظ.
السماكات الخاصة (150 ملم – 200 ملم):
الاستخدام: مخصصة لغرف التجميد (Freezers) والمصانع التي تتعامل مع درجات حرارة تحت الصفر، أو المناطق الصحراوية ذات الحرارة القصوى.
مواصفات إضافية للسماكة (سُمك الصاج الخارجي)
إلى جانب سُمك العازل، توفر مظلات وهناجر الصفا ألواحاً بسماكات مختلفة لطبقة الصاج الخارجية (الشينكو) لضمان المتانة:
0.30 ملم إلى 0.40 ملم: للمشاريع الاقتصادية والمظلات الصغيرة.
0.50 ملم إلى 0.70 ملم: للمشاريع الكبرى والهناجر التي تتطلب متانة عالية ضد الرياح والأمطار.
نصيحة من خبراء الصفا: عند اختيار السماكة، لا تنظر فقط إلى السعر الحالي، بل فكر في توفير فواتير الكهرباء مستقبلاً؛ فالسماكة الأعلى (مثل 75 ملم
العرض والطول الشائع لألواح الساندوتش بانل
تعتبر الأبعاد الطولية والعرضية لألواح الساندوتش بانل من أهم النقاط الفنية التي تهم المقاولين والعملاء عند التخطيط لمشاريع تنفيذ مظلات وهناجر الصفا، وذلك لأنها تحدد طريقة التثبيت، سرعة الإنجاز، ونسبة الهدر في المواد.
1. العرض الشائع (Width)
هناك فرق بين “العرض الإجمالي” للوح و”العرض الفعلي” (المفيد) بعد التركيب:
العرض القياسي: غالباً ما يكون 1000 ملم (1 متر) كعرض صافي بعد التداخل.
العرض الإجمالي: قد يصل إلى 1030 ملم، ولكن عند التركيب، يركب كل لوح فوق الآخر بنظام “التعشيق” (Interlock)، مما يجعل العرض المغطى فعلياً هو 1 متر بالضبط.
لماذا 1 متر؟ هذا القياس هو المعيار العالمي لتسهيل حسابات المساحة؛ فإذا كان لديك سقف بطول 20 متر، ستحتاج إلى 20 لوحاً بالضبط.
2. الطول الشائع (Length)
يتميز الساندوتش بانل بأنه يُنتج حسب الطلب، ولكن هناك أطوال متعارف عليها تقنياً ولوجستياً:
الأطوال القياسية: تبدأ من 2 متر وتصل إلى 12 متر.
الأطوال الأكثر طلباً: في مشاريع مظلات وهناجر الصفا، يكثر استخدام أطوال ما بين 3 إلى 6 أمتار لسهولة الرفع والتركيب اليدوي.
الأطوال الكبيرة (أكثر من 12 متر): يمكن تصنيعها، ولكنها تواجه تحديات في النقل (تحتاج تريلات خاصة) وتحديات في التركيب (تحتاج كرين/ونش كبير)، كما أنها تتأثر بعوامل التمدد الحراري بشكل أكبر.
اختيار مقاسات ألواح الساندوتش بانل حسب الاستخدام
يعتبر اختيار المقاس المناسب ليس مجرد قرار فني، بل هو قرار مالي واستراتيجي يؤثر على كفاءة المبنى وعمره الافتراضي. في مظلات وهناجر الصفا، نعتمد معايير دقيقة لتحديد المقاسات بناءً على الوظيفة المطلوبة للمنشأة.
تنفيذ المظلات السكنية ومظلات السيارات
عند تصميم المظلات، الأولوية تكون للخفة والمظهر الجمالي مع عزل حراري جيد.
السماكة المثالية: 50 ملم هي الخيار القياسي.
الطول: يتراوح عادة بين 3 إلى 6 أمتار حسب عمق الموقف أو الحوش.
الهدف: توفير حماية تامة للسيارات من أشعة الشمس المباشرة وتقليل الحرارة تحت المظلة بنسبة تصل إلى 70%.
بناء الهناجر والمستودعات التجارية
تتطلب الهناجر مساحات واسعة وقوة تحمل عالية للظروف الجوية.
السماكة المثالية: 50 ملم إلى 75 ملم.
الطول: يُفضل استخدام أطوال طويلة (تصل إلى 12 متر) لتغطية مساحة السقف بقطعة واحدة، مما يقلل من نقاط التوصيل ويمنع تسرب مياه الأمطار.
الهدف: سرعة الإنجاز وضمان متانة الهيكل الإنشائي تحت ضغط الرياح.
غرف التبريد والمخازن الغذائية (Chillers)
هنا يتحول الساندوتش بانل من مجرد “سقف” إلى “نظام عزل” حيوي للحفاظ على البضائع.
السماكة المثالية: 100 ملم.
نوع العزل: بولي يوريثان بكثافة لا تقل عن 40 كجم/م³.
الهدف: الحفاظ على درجة حرارة ثابتة (من 0 إلى 5 درجات مئوية) وتقليل جهد ضواغط التبريد.
غرف التجميد العميق (Freezers)
للمصانع ومستودعات اللحوم والأسماك التي تتطلب درجات حرارة تحت الصفر.
السماكة المثالية: 150 ملم إلى 200 ملم.
المواصفات: ألواح بجدران وأرضيات وسقف معزول تماماً بنفس السماكة لضمان عدم وجود “جسور حرارية”.
الهدف: الحفاظ على درجات حرارة تصل إلى (-18 أو -25 درجة مئوية).

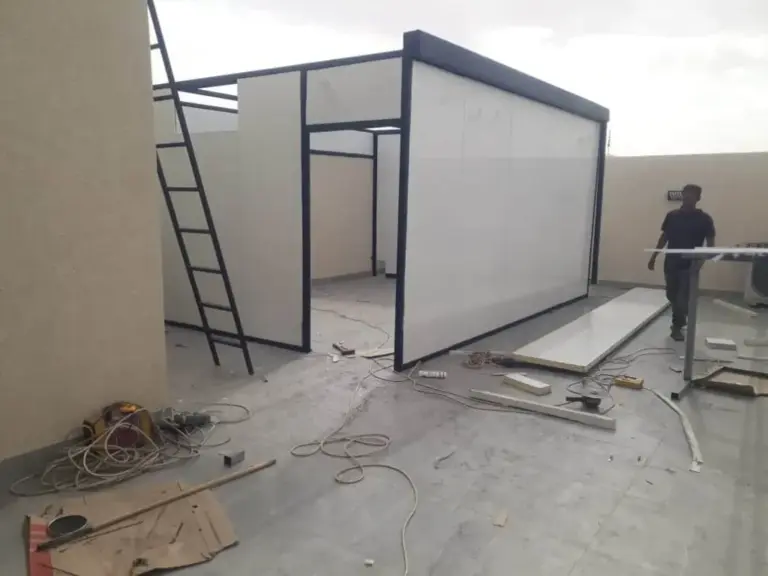

الملاحق والغرف المعزولة (البيوت الجاهزة)
لإنشاء مجالس علوية أو غرف خادمة أو مكاتب موقع.
السماكة المثالية: 50 ملم أو 75 ملم للجدران والأسقف.
العرض: العرض القياسي 1 متر لتسهيل تقسيم الغرف من الداخل.
الهدف: العزل الصوتي والحراري لتوفير بيئة مريحة للسكن تشبه المباني الخرسانية.
كيف تختار المقاس الصحيح؟
إذا كنت محتاراً في اختيار المقاس المناسب لمشروعك، فإن فريق مظلات وهناجر الصفا يقوم بإرسال مهندس مختص للموقع ليقوم بـ:
قياس المساحة الفعلية بدقة.
دراسة الغرض من المنشأة (تخزين، سكن، مظلات).
تحديد السماكة التي توفر لك أعلى توفير في استهلاك الكهرباء مستقبلاً.
تأثير مقاسات الألواح على الساندوتش بانل
إن اختيار مقاسات ألواح الساندوتش بانل لا يتوقف عند مجرد الشكل الخارجي، بل يمتد تأثيره ليشمل الكفاءة الهيكلية، التكلفة الإجمالية، وحتى استدامة المبنى. في مؤسسة مظلات وهناجر الصفا، نولي اهتماماً كبيراً لهذه الأبعاد لأنها المحرك الأساسي لأداء المنشأة
1. التأثير على الكفاءة الحرارية (السماكة)
تعتبر السماكة هي العامل الأول في تحديد مدى قدرة اللوح على عزل الحرارة.
توفير الطاقة: كلما زادت سماكة اللوح (مثلاً الانتقال من 50 ملم إلى 100 ملم)، زادت “المقاومة الحرارية”. هذا يعني بقاء الهنجر بارداً في الصيف، مما يقلل الضغط على أجهزة التكييف ويوفر في فاتورة الكهرباء.
منع التكثف: السماكة الصحيحة تمنع ظاهرة التكثف (تكون قطرات ماء داخل اللوح)، وهي مشكلة شائعة في المخازن التي تفتقر للمواصفات القياسية.
2. التأثير على القوة الهيكلية والمتانة
مقاسات الألواح تؤثر بشكل مباشر على مدى تباعد الأعمدة والجسور الحديدية (Purlins) في الهيكل.
الترخيم (Deflection): إذا كان طول اللوح كبيراً جداً مع سماكة رقيقة، قد يحدث “ترخيم” أو انحناء في المنتصف. لذا يحرص فريق تنفيذ مظلات وهناجر الصفا على موازنة السماكة مع المسافات بين المدادات الحديدية لضمان استقامة السقف.
مقاومة الرياح: الألواح ذات السماكة العالية والصاج الخارجي القوي تتحمل سرعات الرياح العالية دون حدوث انتزاع أو تضرر في الهيكل
3. التأثير على تكلفة المشروع والتركيب
المقاسات المختارة بعناية هي مفتاح الميزانية الذكية:
تقليل الهدر: اختيار عرض (1 متر صافي) يسهل عملية الحساب بدقة، مما يمنع شراء أمتار زائدة لا حاجة لها.
سرعة التنفيذ: استخدام ألواح طويلة (مثلاً 10 أمتار بدل قطعتين كل منهما 5 أمتار) يسرع عملية التركيب ويقلل عدد العمالة المطلوبة، وهو ما يميز مظلات وهناجر الصفا في سرعة الإنجاز.
4. التأثير على مقاومة تسرب المياه (الطول)
طول اللوح يحدد عدد “الوصلات” في السقف:
القطعة الواحدة: كلما كان اللوح طويلاً بما يكفي لتغطية السقف من البداية إلى النهاية (بدءاً من الذروة وحتى المزراب)، انعدمت فرص تسرب مياه الأمطار.
الوصلات العرضية: في حال اضطررنا لاستخدام مقاسات قصيرة، تزداد نقاط التداخل (Overlap)، مما يتطلب مواد عزل إضافية وجهداً مضاعفاً لضمان عدم التسريب.
الأسئلة المتعلقة بالأبعاد (الطول والعرض)
1. ما هو العرض القياسي للوح الساندوتش بانل؟
العرض الشائع هو 1000 ملم (1 متر) كعرض صافي بعد التركيب والتداخل.
2. هل يمكن توفير أطوال تزيد عن 12 متر؟
نعم، يمكن تصنيعها حسب الطلب، ولكنها تتطلب شاحنات نقل خاصة (تريلات طويلة) وتجهيزات رفع دقيقة في الموقع.
3. ما هو أقل طول يمكن طلبه من مظلات وهناجر الصفا؟
أقل طول عملي هو 2 متر، وهو مناسب للمظلات الصغيرة والغرف الجاهزة.
4. كيف يتم حساب عدد الألواح المطلوبة بناءً على العرض؟
بما أن العرض الصافي هو 1 متر، فإن عدد الألواح يساوي عرض المساحة المطلوب تغطيتها (مثلاً مساحة عرضها 20 متر تحتاج 20 لوحاً).
5. هل يؤثر طول اللوح على تمدد الحديد؟
نعم، الأطوال الكبيرة جداً تتأثر بالتمدد والتقلص الحراري، لذا يراعي فريق مظلات وهناجر الصفا ترك فواصل تمدد بسيطة عند التثبيت.
الأسئلة المتعلقة بالسماكة والعزل
6. ما هي السماكة الأنسب لمظلات السيارات؟
السماكة القياسية والمثالية هي 50 ملم، فهي خفيفة وتوفر عزلاً ممتازاً.
7. متى يجب استخدام سماكة 100 ملم؟
تُستخدم في مستودعات التبريد والمصانع التي تحتاج للحفاظ على درجات حرارة منخفضة جداً.
8. هل تختلف سماكة الصاج الخارجي عن سماكة اللوح الإجمالية؟
نعم، سماكة الصاج تتراوح عادة بين 0.30 ملم و0.70 ملم، بينما سماكة اللوح (العازل) تبدأ من 50 ملم.
9. ما هي أفضل سماكة لعزل الصوت في الهناجر؟
كلما زادت السماكة زاد عزل الصوت، وتعتبر سماكة 75 ملم إلى 100 ملم ممتازة لهذا الغرض.
10. هل تتوفر سماكة 30 ملم في سوق المملكة؟
نعم، وتستخدم غالباً في التكسيات الجدارية الداخلية أو الكرفانات البسيطة.
الأسئلة الفنية والتركيبية
11. كيف تختار “مظلات وهناجر الصفا” السماكة المناسبة لمشروعك؟
بناءً على ثلاثة عوامل: الغرض من المنشأة، ميزانية العميل، ودرجة الحرارة المستهدفة داخلياً.
12. هل تؤثر المقاسات على وزن اللوح؟
بكل تأكيد؛ فزيادة السماكة والطول تزيد من وزن اللوح، مما يتطلب هيكل حديدي أقوى (تيوبات أو جسور).
13. ما هي أقصى سماكة متوفرة للساندوتش بانل؟
تصل إلى 200 ملم، وتستخدم خصيصاً في غرف التجميد العميق (Freezers).
14. هل تختلف مقاسات ألواح الجدران عن ألواح الأسقف؟

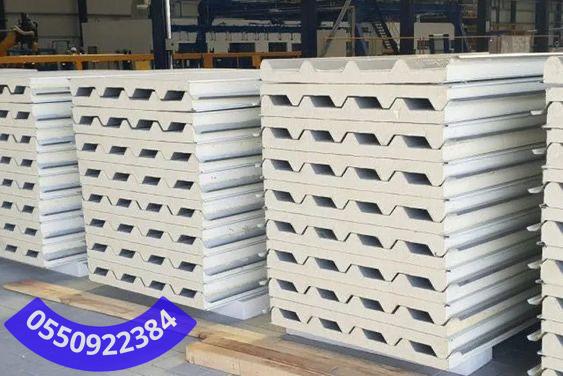

العرض عادة ثابت (1 متر)، لكن ألواح الأسقف تتميز بوجود “بروزات” (Crest) لتقوية اللوح وتصريف المياه، بينما ألواح الجدران تكون مسطحة أو ذات تعريج بسيط.
15. ما هي سماكة “الصوف الصخري” المستخدم في الألواح المقاومة للحريق؟
غالباً ما تبدأ من 50 ملم وتصل إلى 100 ملم حسب درجة الحماية المطلوبة.
الأسئلة المتعلقة بالتكلفة والجودة
16. هل سعر المتر يختلف باختلاف الطول؟
السعر غالباً يُحسب بالمتر المربع بناءً على السماكة، لكن الأطوال الاستثنائية (أكثر من 12 متر) قد تزيد تكلفة النقل.
17. أي سماكة تعتبر “الأكثر توفيراً للكهرباء”؟
سماكة 75 ملم و100 ملم توفر تبريداً أسرع وتقلل ساعات عمل المكيفات بشكل كبير.
18. هل يمكن قص الألواح في الموقع إذا كانت المقاسات غير دقيقة؟
نعم، يمكن قصها باستخدام أدوات خاصة، لكن يفضل دائماً التوريد بمقاسات دقيقة من مظلات وهناجر الصفا لتجنب تشوه الأطراف.
19. كيف يؤثر مقاس التداخل (التعشيق) على جودة السقف؟
التداخل السليم (بمقاس 3 إلى 5 سم) يمنع تسرب مياه الأمطار والغبار تماماً.
20. ما هي النصيحة الذهبية عند طلب مقاسات الساندوتش بانل؟
اطلب اللوح بطول يغطي السقف كاملاً بقطعة واحدة لتجنب “الوصلات” التي قد تسرب المياه مستقبلاً.
